OrthoClast2

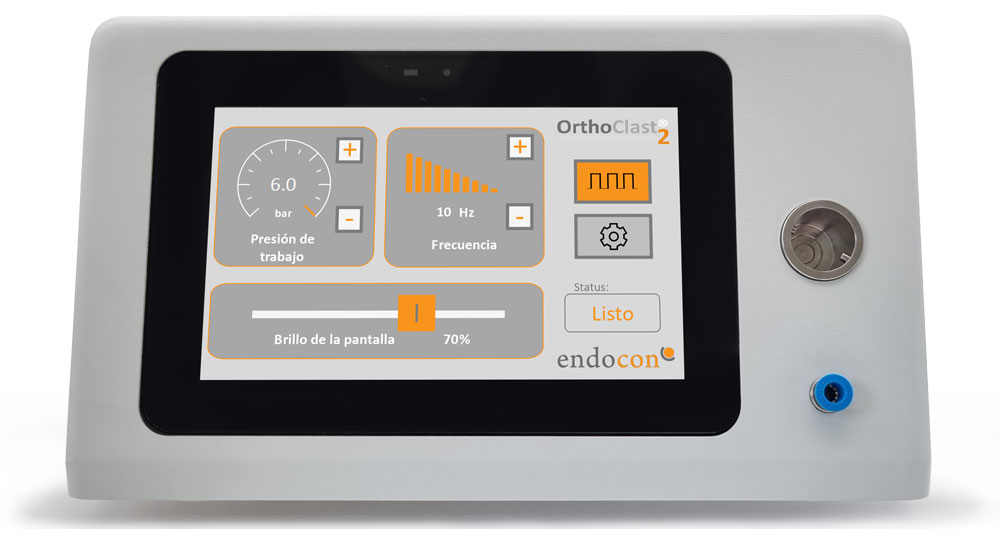

Funciones mejoradas:

  • Presión de trabajo hasta 6 bar
  • Frecuencia de velocidad de impacto del cincel ajustable
  • Brillo de la pantalla ajustable para un contraste óptimo
  • Detección de errores e indicación en pantalla (por ejemplo, falta de aire comprimido)
  • El usuario puede guardar ajustes específicos (presión de trabajo y frecuencia)
  • Elección del idioma
  • Pantalla táctil
  • Posibilidad de manejo con guantes quirúrgicos
  • Nuevo acoplamiento rápido para la conexión de mangueras

Sistema OrthoClast

La solución para las revisiones con y sin cemento óseo.
Preciso. Eficáz. Seguro.

Componentes OrthoClast

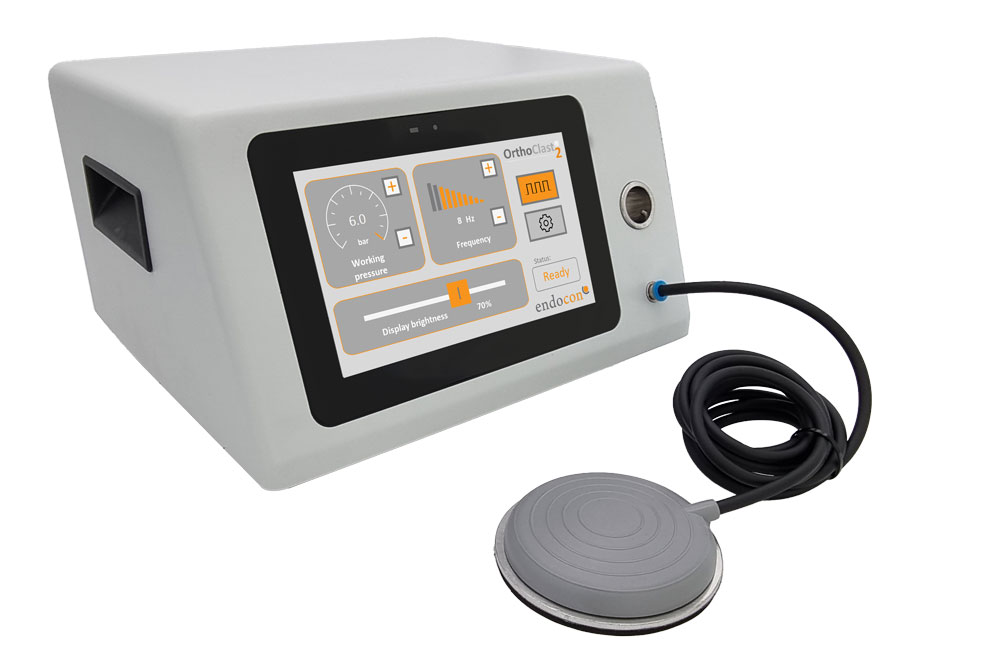

OrthoClast2

OrthoClast2 generador (art. no. FT-200)
con pedal (art. no. EH-078G)

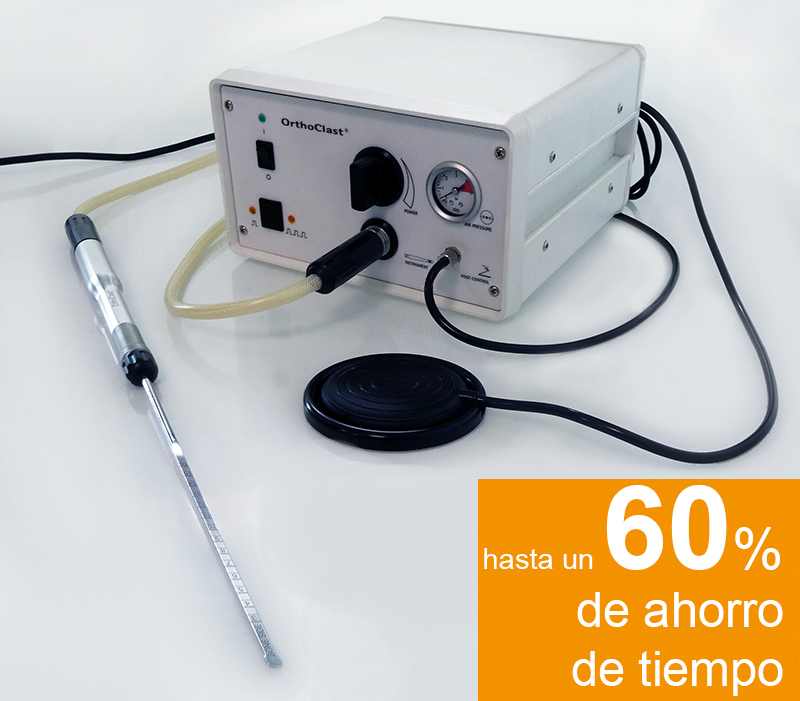

OrthoClast

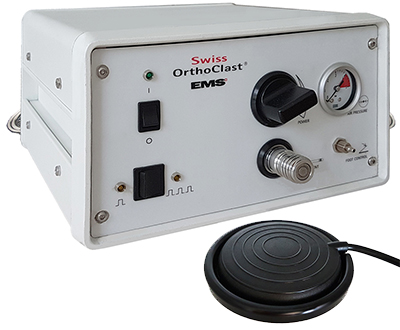

OrthoClast generador (art. no. FT-118)
con pedal (art. no. EH-078)

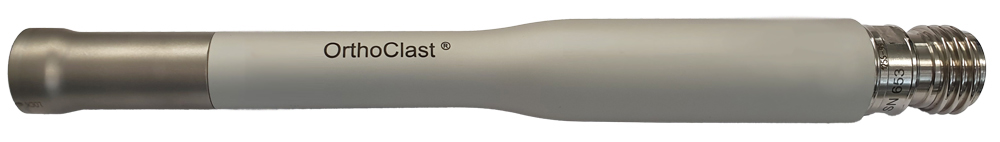

Pieza de mano OrthoClast

(art. no. EL-147)
Compatible con:
OrthoClast2 generador (art. no. FT-200)
OrthoClast generador (art. no. FT-118)

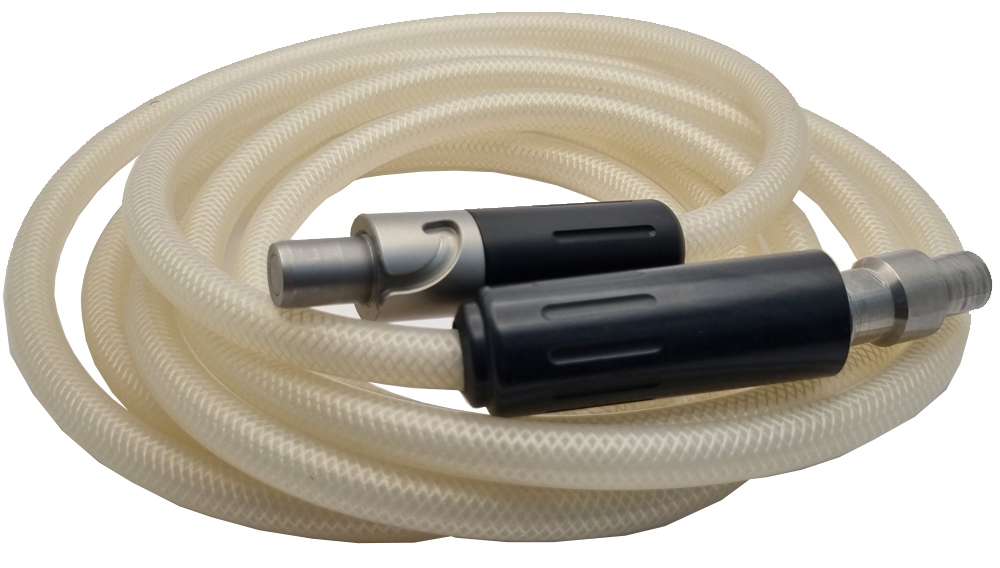

Tubo de aire comprimido por pieza de mano

(art. no. EH-077-OC2)
Tubo flexible para OrthoClast2 con acoplamiento rápido
(art. no. EH-077)
Tubo flexible para OrthoClastiento con acoplamiento de rosca

Retirada de las incrustaciones de cerámica (copa)

Martillo para retirar inlays de cerámica - FR-063

Función: Para aflojar y retirar las incrustaciones cerámicas fijas.
Ámbito de aplicación: copa, cerámica.





Revisiones no cimentadas

Revision de implantes no cimentados con ondas de choque (neumáticas)

endocon Revisiones con OrthoClast para implantes no cementados

La extracción de prótesis no cimentadas a traves de una ventana ósea produce daños considerables al hueso. Esto es evitable con el uso del Sistema OrthoClast y el cincel flexible. El Sistema OrthoClast trabaja a traves del principio de las ondas de choque, comparable con un martillo neumático.

Uso en / Extracción de:
• Prótesis estructuradas / no estructuradas
• Aflojamiento séptico / aséptico de prótesis
• Prótesis partidas / dañadas
• Prótesis mal posicionadas

La pieza de mano del OrthoClast trabaja con un cincel fino y flexible hasta una profundidad de trabajo de 190 mm.
• Separacion de la interfaz hueso-prótesis
• El cincel lleva un lado hacia el hueso y otro hacia la prótesis
• El cincel trabaja a lo largo del implante hacia la profundidad.
• Sin perforaciones ni fisuras del hueso

Ventajas:
• Guío controlado del cincel sin riesgo de perforación
• Separación de la interfaz hueso-prótesis con menor daño al hueso
• Evitación de la ventana ósea

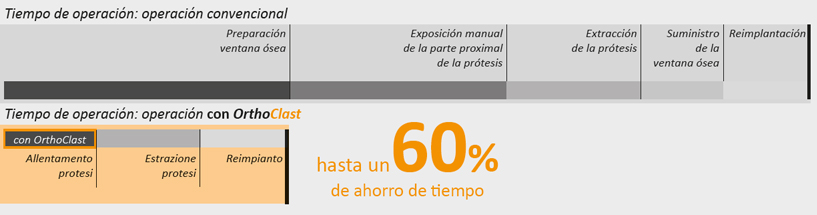

• El tiempo de la operación es acortado singificantemente
• Reducción del traumatismo óseo

Instrucción para el uso de OrthoClast

Equipo para la revisión no cementada

Cincel flexible microestructurado - FR-078

Función: Separación de la interfaz prótesis-hueso
Zona de úso: àmbito proximal hasta distal del vástago
Longitud de trabajo: 160 mm
Indicación: Por favor tenga en cuenta, el cincel muestra un lado dirigido hacia la prótesis y otro hacia la parte ósea

Cincel flexible microestructurado - FR-079

Función: Separación de la interfaz prótesis-hueso
Zona de úso: àmbito proximal hasta distal del vástago
Longitud de trabajo: 190 mm
Indicación: Por favor tenga en cuenta, el cincel muestra un lado dirigido hacia la prótesis y otro hacia la parte ósea

Cincel flexible microestructurado - FR-077

Función: Separación de la interfaz prótesis-hueso. Adecuado para Wagner y tallos acanalados o en forma de estrella con costillas.
Zona de úso: àmbito proximal hasta distal del vástago
Longitud de trabajo: 160 mm
Ancho del cincel: 5 mm
Indicación: Por favor tenga en cuenta, el cincel muestra un lado dirigido hacia la prótesis y otro hacia la parte ósea

Martillo ranurado - FR-062

Función: Para sacar el cincel atrapado en conjunto con la cubierta de extracción.
Zona de uso: uso en conjunto con la cubierta de extracción FR-080



Cubierta para la extracción del cincel - FR-080

Función: Cubierta para la extracción del cincel hasta un diámetro de 5 mm. La cubierta para la extracción del cincel protege la pieza de mano y el receptor del cincel durante el uso del martillo ranurado
Zona de uso: Para sacar el cincel atrapado en la interfaz prótesis-hueso

endocon OrthoClast.
Vídeo OP: Revisión sin cemento del vástago

Los siguientes videos son sólo aptos para el público adulto. Apretando en la flecha cnfirma la mayoría de edad.

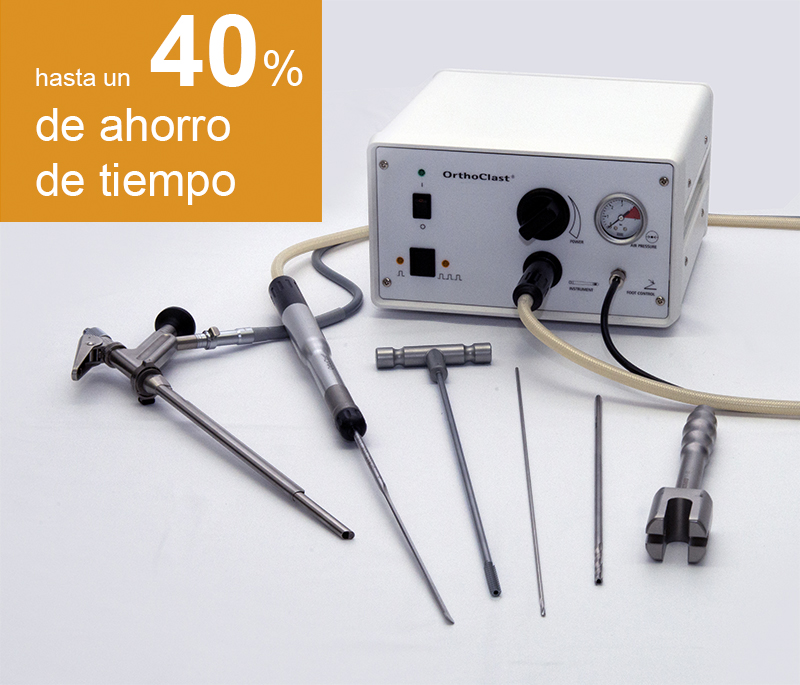

Eliminación del cemento con OrthoClast y OrthoScope

Revision de prótesis cimentadas bajo vista endoscópica
endocon zemententfernung Revisionen mit OrthoClast und OrthoScope für Implantaten

La eliminación manual de cemento óseo en las operaciones de recambio con cinceles convencionales es fatigosa, imprecisa y llena de complicaciones.

Utilizando el sistema OrthoClast se pueden evitar estas complicaciones.

Aplicable en:
• Eliminación del cemento óseo en la parte proximal en las prótesis de cadera y rodilla.
• Eliminación del cemento óseo en la parte distal bajo vista endoscópica
• Extracción de la punta distal y del tapón medular bajo vista endoscópica

Este método se basa en décadas de experiencia y desarollo en el uso de ondas de choque neumáticas en la tecnología médica.

Ventajas:
• Vista endoscópica en profundidad de la cavidad femoral
• Guío controlado y preciso del cincel, con un claro reducimiento del riesgo de perforación
• Eliminación del manto de cemento hacia la profundidad sin graves daños al hueso
• hueso intácto e ileso, sin necesidad de cerclaje
• Reducción del tramatismo óseo

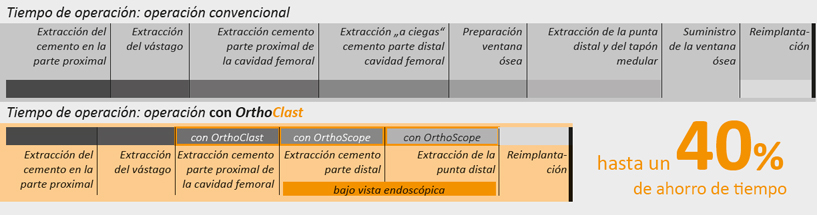

• El tiempo de la operación es acortado significantemente
• Reducción de la estancia hospitalaria, movilidad más rápida

Consumibles Eliminación de cemento

Conjunto de cinceles para la revisión de vástagos cementados

El conjunto de cinceles ha sido desarollado especialmente para la revisión de prótesis con vástagos cementados con el sistema OrthoClast. El conjunto conlleva 12 cinceles diferentes, cuales han sido diseñados especialmente para la exigencia de la eliminación de cemento óseo en la parte proximal, medial y distal. Los cinceles se diferencian en longitud, curvatura y diseño de la punta del cincel. Todos los cinceles del conjunto son reutilizables.

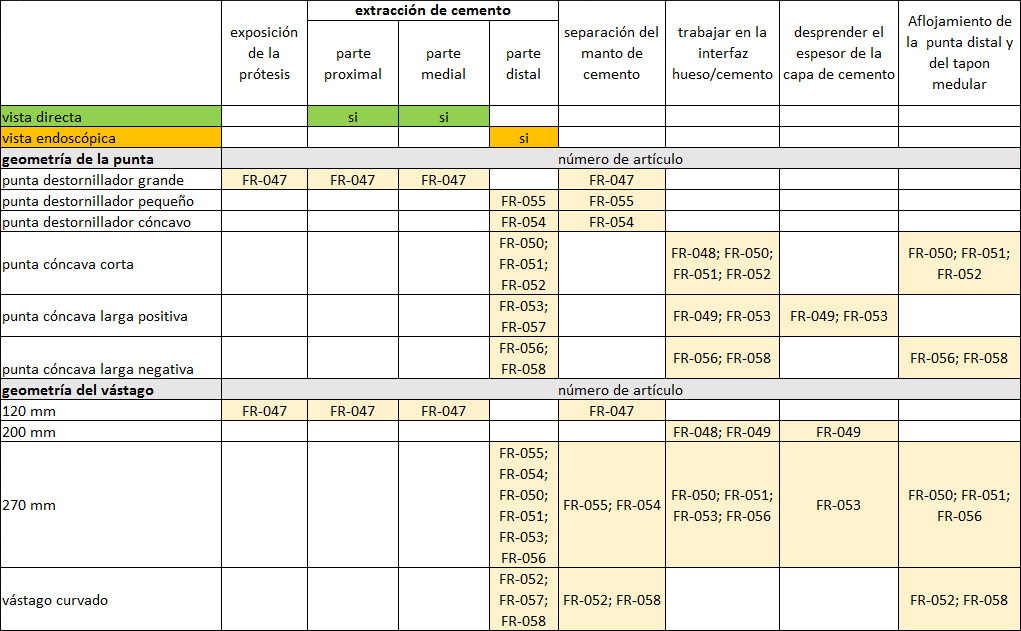

Aplicación recomendada para el cincel adecuado con número de artículo

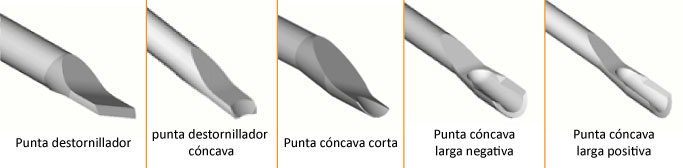

Cinceles por eliminación del cemento

Punta cóncava corta - FR-047

Función: Desprender, separación del cemento óseo, cincel recto, reutilizable

Zona de uso: Ámbito proximal

Dimensión: Ø 5 mm, l = 120 mm

Punta cóncava corta - FR-048

Función: Desprender el cemento óseo, cincel recto, reutilizable

Zona de uso: Ámbito medial

Dimensión: Ø 4 mm, l = 200 mm

Punta cóncava larga positiva - FR-049

Función: Desprender el cemento óseo, cincel recto, reutilizable

Zona de uso: Ámbito medial

Dimensión: Ø 4 mm, l = 200 mm

Punta cóncava corta - FR-050

Función: Desprender el cemento óseo, cincel recto, reutilizable

Zona de uso: Ámbito distal, punta distal del cemento

Dimensión: Ø 4 mm, l = 270 mm

Punta cóncava corta - FR-051

Función: Desprender el cemento óseo, cincel recto, reutilizable

Zona de uso: Ámbito medial

Dimensión: Ø 3,2 mm, l = 270 mm

Punta cóncava corta - FR-052

Función: Desprender el cemento óseo, cincel curvado, reutilizable

Zona de uso: Ámbito distal, para áreas dificilmente accesibles, punta distal del cemento

Dimensión: Ø 4 mm, vástago curvado, l = 270 mm

Punta cóncava larga positiva - FR-053

Función: Desprender el cemento óseo, cincel recto, reutilizable

Zona de uso: Ámbito distal, punta distal del cemento

Dimensión: Ø 3,2 mm, l = 270 mm

Punta destornillador cóncava - FR-054

Función: Separación del cemento óseo, cincel recto, reutilizable

Zona de uso: Ámbito distal, punta distal del cemento

Dimensión: Ø 4 mm, l = 270 mm

Punta destornillador - FR-055

Función: Separación del cemento óseo, cincel recto, reutilizable

Zona de uso: Ámbito distal, punta distal del cemento

Dimensión: Ø 3,2 mm, l = 270 mm

Punta cóncava larga negativa - FR-056

Función: Desprender el cemento óseo, cincel recto, reutilizable

Zona de uso: Ámbito distal, punta distal del cemento

Dimensión: Ø 3,2 mm, l = 270 mm

Punta cóncava larga positiva - FR-057

Función: Desprender, separación del cemento óseo, cincel curvado, reutilizable

Zona de uso: Ámbito distal, para áreas dificilmente accesibles, punta distal del cemento

Dimensión: Ø 4 mm, vástago curvado, l = 270 mm

Punta cóncava larga negativa - FR-058

Función: Desprender el cemento óseo, cincel curvado, reutilizable

Zona de uso: Ámbito distal, para áreas dificilmente accesibles, punta distal del cemento

Dimensión: Ø 4 mm, vástago curvado, l = 270 mm

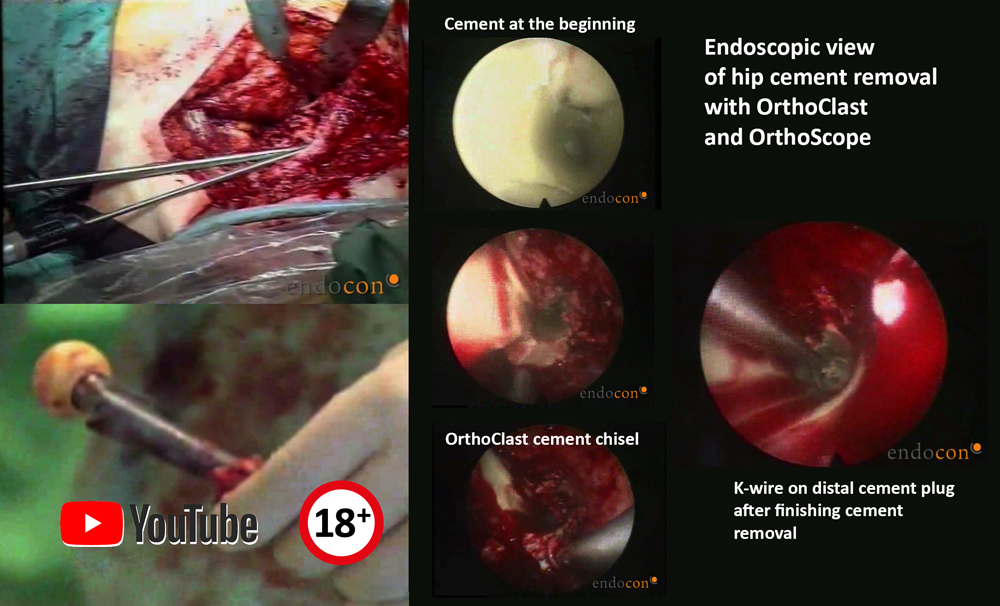

OrthoClast en el centro ortopédico de Colonia - Eliminación del cemento óseo bajo vista endoscópica
